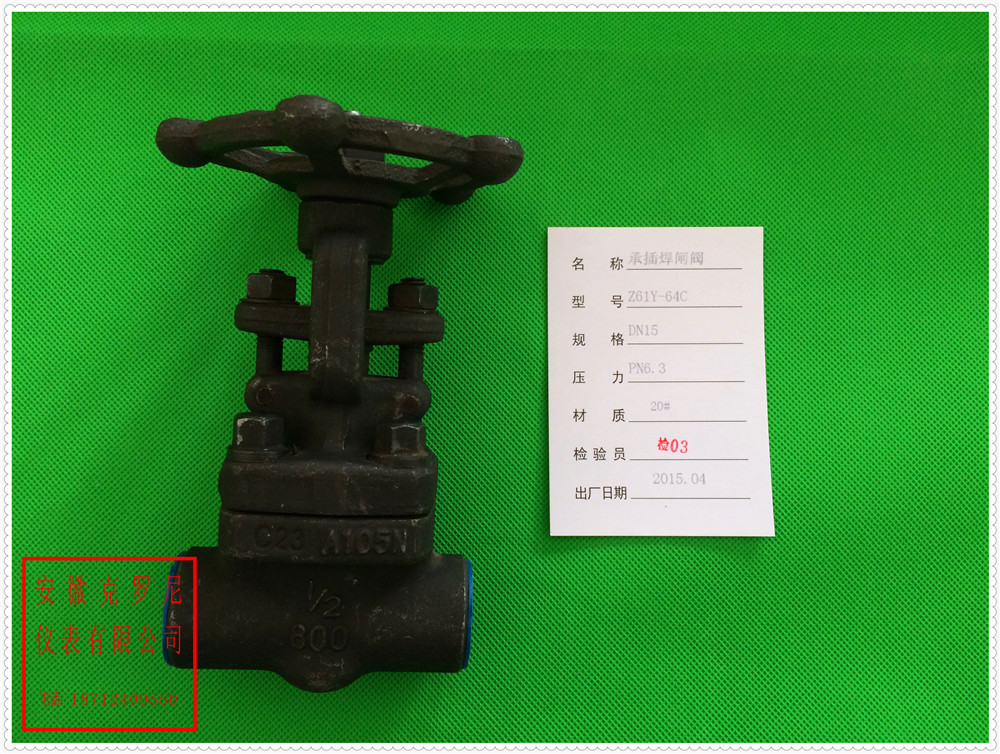

美标焊接/承插焊闸阀Z61H/Z61Y-150-800LB/F11材质/API对焊闸阀
| 品牌 | kerone | 型号 | Z61H/Z61Y | 连接形式 | 焊接 |
| 主体材料 | 铸铁 | 公称通径 | DN15（mm） | 规格 | DN15,DN20,DN25,DN32,DN40,DN50 |
美标焊接/承插焊闸阀Z61H/Z61Y-150-800LB/F11材质/API对焊闸阀
一、Z61H锻钢内螺纹、承插焊闸阀CL150-800LB概述：
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 （316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
二、Z61H锻钢内螺纹、承插焊闸阀CL150-800LB标准：
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
三、Z61H锻钢内螺纹、承插焊闸阀CL150-800LB结构特点：
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 （NPT）符合ANSI／ASME B1.20.1
四、Z61H锻钢内螺纹、承插焊闸阀CL150-800LB产品材料：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304（L） |
F316（L） |
||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
阀座 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
6 |
阀盖 |
A105 |
A276f304 |
A276F304（L） |
A276F316（L） |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
销钉 |
A276420 |
A276 304 |
||
|
9 |
填料压套 |
A276410 |
A182F304（L） |
A182F316（L） |
|
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料压板 |
A105 |
A182F11 |
A182F304（L） |
A182F316（L） |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
阀杆螺母 |
A276420 |
|||
|
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
垫片 |
A473431 |
|
||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
消酸、醋酸等 |
||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

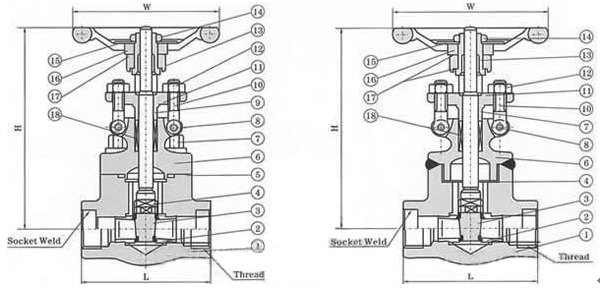

五、Z61H锻钢内螺纹、承插焊闸阀CL150-800LB连接尺寸：
|
PS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H（开） |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.0 |
2.1 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
焊接式 |
1.7 |
1.8 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
